Jak dobrać przewód i bezpiecznik w kamperze i jachcie?
Pytanie „jakiego przewodu użyć?" pojawia się na każdym forum kamperowym i żeglarskim.
Odpowiedzi zazwyczaj są dwie: albo „weź 6 mm²" (bo zawsze ktoś tak powie), albo długa dyskusja, z której
nic nie wynika. Tymczasem zasady są dość proste, oparte na podstawowych prawach fizyki i sprawdzonych standardach inżynieryjnych (takich jak europejskie normy dla pojazdów kempingowych oraz instalacji morskich). Artykuł ma to w przystępny sposób wyjaśnić. Bez skomplikowanych wzorów, bez tabel z normami - tylko to, co musisz wiedzieć, żeby zrobić swoją instalację bezpiecznie - czyli że przewód dobiera się pod prąd bezpiecznika, który go chroni, a nie pod pobór odbiornika i że zawsze warto zakładać gorsze warunki pracy niż podają standardowe tabele. Wyjaśniam to poniżej krok po kroku.
Dlaczego przewód się grzeje - i dlaczego to jest problem?
Każdy przewód ma pewien opór elektryczny. Kiedy płynie przez niego prąd, część energii zamienia się w ciepło -
dokładnie tak samo jak w grzałce czy żarówce. Im cieńszy przewód i im większy prąd, tym więcej ciepła się wydziela.
Problem polega na tym, że izolacja przewodu ma swoją maksymalną temperaturę pracy. Standardowa izolacja PVC
wytrzymuje zwykle do 70°C, przewody dedykowane do samochodów do 105°C. Jeśli przekroczysz tę granicę, izolacja najpierw zaczyna mięknąć i tracić swoje właściwości, potem topi się i pali, a na końcu prowadzi do zwarcia albo pożaru. Tego typu awariom można na szczęście łatwo zapobiec.
Z tego powodu każdy przewód ma określoną obciążalność prądową - maksymalny prąd, przy którym się
nie przegrzeje.
Kamper to nie mieszkanie - przewody pracują w innych warunkach niż w domu
Tablice obciążalności przewodów, które znajdziesz w internecie, zwykle są podawane dla temperatury otoczenia
25-30°C i przewodu prowadzonego na wolnym powietrzu lub w tynku
- czyli w warunkach, w których ciepło może swobodnie odprowadzać się do otoczenia.
W kamperze i na jachcie te warunki praktycznie nigdy nie są spełnione.
Po pierwsze, temperatura. Latem w środku kampera zaparkowanego na słońcu temperatura powietrza
nierzadko przekracza 60°C. Przewód, który przy 25°C spokojnie przenosi 30A, przy 60°C otoczenia traci znaczną część
swojej obciążalności - bo różnica temperatury między nim a otoczeniem, która pozwala mu „oddać" ciepło, jest
teraz dużo mniejsza.
Po drugie, sposób prowadzenia. Przewody w kamperze i na jachcie rzadko wiszą w powietrzu.
Zazwyczaj są prowadzone w wiązkach z innymi przewodami, za wykładzinami i panelami lub - co najgorsze - wewnątrz
warstwy izolacji termicznej.
Izolacja termiczna robi dokładnie to, do czego jest stworzona: zatrzymuje ciepło. Przewód schowany w warstwie
izolacji nie ma jak tego ciepła oddać. Efekt? Może się grzać znacznie bardziej, niż wskazuje tabela.
Kwestie te – uwzględniające podwyższone temperatury w zabudowach oraz prowadzenie wiązek w ciasnych przestrzeniach – rygorystycznie reguluje m.in. norma DIN VDE 0100-721 (dotycząca instalacji elektrycznych w pojazdach ruchomych i mieszkalnych).
Praktyczna zasada: Jeśli prowadzisz przewód wewnątrz izolacji, za wykładzinami lub w miejscach o podwyższonej temperaturze - użyj przewodu o jeden lub dwa rozmiary większego niż sugerują obliczenia dla „standardowych warunków". Zgodnie z dobrymi praktykami inżynieryjnymi opisanymi m.in. w wytycznych Victron Energy – lepiej mieć zapas, niż ryzykować przegrzanie wiązki.
Spadek napięcia - czyli „teoretycznie napięcie jest, ale jednak coś nie działa"
Każdy przewód, choćby najgrubszy, ma pewien opór elektryczny. Kiedy przez przewód płynie prąd, część napięcia
„znika" zanim dotrze do odbiornika.
Wyobraź sobie wąż ogrodowy: im cieńszy i dłuższy, tym mniejsze ciśnienie na końcu, nawet jeśli przy kranie jest
dobre. Z prądem jest podobnie.
W instalacjach 12V i 24V (czyli typowych dla kamperów i jachtów) spadek napięcia jest szczególnie odczuwalny,
bo mamy mało „zapasu". Strata 1V przy 230V to niecałe 0,5%. Strata 1V przy 12V to już ponad 8% - a to może
oznaczać:
pompa pracuje słabiej niż powinna,
lodówka wariuje,
elektronika potrafi się wyłączać lub resetować bez wyraźnej przyczyny.
Standardowo przyjmuje się, że dopuszczalny spadek napięcia w instalacji 12V nie powinien przekraczać
3% , czyli około 0,36V. W praktyce im mniej, tym lepiej.
Ale ważna uwaga, do której wrócimy jeszcze niżej: długość liczymy w obie strony - prąd musi
dotrzeć do odbiornika, ale musi też wrócić do źródła.
Nie musisz znać wzoru, żeby to policzyć, skorzystaj z naszego
kalkulatora doboru przewodów .
Bezpiecznik - po co on właściwie jest?
To jest jeden z najczęściej źle rozumianych tematów. Bezpiecznik nie chroni odbiornika. Bezpiecznik chroni
przewód .
Chodzi o to, aby w momencie awarii (zwarcie, uszkodzenie izolacji, przeciążenie) przewód nie zamienił się w
grzałkę, zanim ktokolwiek zdąży zareagować. Bezpiecznik musi być tak dobrany, żeby się przepalić i przerwać
obwód, zanim przewód osiągnie zbyt wysoką temperaturę.
Bezpiecznik musi być na początku przewodu , jak najbliżej źródła zasilania. Nie na końcu, nie gdzieś
w środku - na początku. Odcinek od akumulatora do bezpiecznika jest niezabezpieczony i
powinien być tak krótki, jak to fizycznie możliwe.
Projektuj przewód pod bezpiecznik - nie pod odbiornik
I tutaj dochodzimy do zasady, której nie znajdziesz w większości poradników dla majsterkowiczów, a która ma
ogromne znaczenie dla
bezpieczeństwa instalacji.
Przewód musisz zwymiarować nie na prąd odbiornika, ale na prąd bezpiecznika, który go chroni.
Wyobraź sobie taką sytuację: masz odbiornik, który pobiera np. 61A. Najbliższy dostępny w typoszeregu bezpiecznik,
który możesz użyć to 80A.
Jeśli zabezpieczenie wynosi 80A - obojętne ile pobiera odbiornik - przewód musi wytrzymać 80A. Bo w przypadku
zwarcia przez przewód może popłynąć właśnie tyle, zanim bezpiecznik zadziała. Jeśli przewód jest za cienki -
przegrzeje się - zanim bezpiecznik zdąży przerwać obwód.
To jedna z tych zasad, które brzmią trywialnie, gdy już je znasz, ale których brak potrafi spowodować pożar kampera.
Ta sama logika dotyczy zresztą nie tylko przewodu, ale i złączy — pisaliśmy o tym w artykule Jak łączyć przewody w kamperze i jachcie?
Masa przez nadwozie czy osobny przewód? - dlaczego to zmienia wymagany przekrój?
W każdej instalacji samochodowej prąd musi nie tylko dopłynąć do odbiornika - musi też wrócić. I tu są dwa podejścia:
Masa przez nadwozie (chassis ground) - minus jest podłączony do metalowej karoserii pojazdu,
która służy jako przewodnik powrotny. Dokładnie tak jest zrobiona fabryczna instalacja każdego samochodu.
To sprawdzone, praktyczne rozwiązanie. Ważne jest, żeby w przypadku stosowania tego rozwiązania zadbać o
pewne połączenie przewodu z punktem masy w nadwoziu i zabezpieczyć je przed korozją.
Osobny przewód powrotny - dedykowany kabel prowadzony od odbiornika z powrotem do minusa akumulatora,
niezależnie od nadwozia. Stosowane w łodziach, gdzie kadłub z laminatu nie przewodzi prądu (zgodnie z normą morską ISO 13297 dotyczącą stałoprądowych systemów niskiego napięcia), a także w kamperach z laminatową zabudową oraz w miejscach, gdzie połączenie z masą jest utrudnione lub niepewne.
Oba podejścia są poprawne, ale mają różne konsekwencje dla doboru przekroju przewodu , szczególnie
jeśli liczysz spadek napięcia.
Przy masie przez nadwozie prąd wraca szeroką, metalową konstrukcją pojazdu. Opór tej drogi powrotnej jest na tyle mały,
że przy obliczeniach można go pominąć. Do kalkulacji bierzesz tylko długość przewodu w
jedną stronę - od akumulatora do odbiornika.
Przy osobnym przewodzie powrotnym prąd pokonuje dwa odcinki: przewód dodatni i przewód ujemny. Jeśli oba mają po 4
metry, efektywna długość obwodu wynosi 8 metrów . Jeśli policzysz tylko 4 metry - zaniżysz opór obwodu
dwukrotnie, a wynikający z tego spadek napięcia będzie dwa razy większy, niż się spodziewasz.
To bardzo częsty błąd przy planowaniu instalacji: ktoś odmierza odległość od akumulatora do odbiornika i na tej
podstawie wylicza przekrój. A potem dziwi się, że ma problem z napięciem, albo z niepoprawnie działającą elektroniką.
Powodem jest często właśnie to podwojenie długości, o którym nikt mu nie powiedział.
Wniosek praktyczny: przy osobnym przewodzie powrotnym - pamiętaj, że liczysz długość obwodu, nie odległość w linii
prostej. I dobierz odpowiednio oba przewody: plus i minus w tym samym przekroju.
Średnica przewodu, przekrój w mm² i AWG - czyli dlaczego kabel 6 mm² nie ma 6 mm średnicy

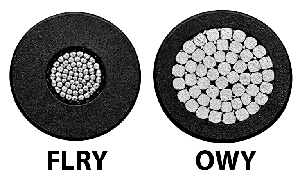

Nie oceniamy przekroju przewodu po wyglądzie zewnętrznym
To jeden z częstszych powodów nieporozumień, zarówno na forach jak i przy zamawianiu kabli przez internet.
Oznaczenie mm² to nie średnica. To pole przekroju poprzecznego samej miedzi - czyli ile
miejsca zajmuje żyła, gdybyś ją przeciął i zmierzył powstały okrąg. Przewód 6 mm² nie ma 6 mm średnicy. Jego żyła
mierzy około 2,7 mm średnicy , a całość z izolacją - zależnie od producenta, typu i grubości powłoki
- może mieć od 4 do nawet 8mm. Ten sam przekrój, zupełnie inny wygląd.
Wynika z tego kilka praktycznych wskazówek:
Po pierwsze, nie oceniaj przewodu na oko. Gruby kabel z grubą izolacją może mieć w środku
zaskakująco cienką żyłę - i odwrotnie, cienki przewód samochodowy FLRY (spełniający np. motoryzacyjną normę ISO 6722 dla przewodów niskonapięciowych) ma bardzo cienką izolację ale solidną żyłę.
Jedyną wiarygodną informacją jest oznaczenie producenta na izolacji, np. FLRY-B 4,0 albo
H07V-K 6. Jeśli nie ma oznaczenia - nie wiesz co masz.
Po drugie, jeśli chcesz zmierzyć przewód , mierzysz samą miedzianą żyłę - bez izolacji.
Więcej o różnicach między typami przewodów (LgY, FLRY, przewody morskie) znajdziesz w artykule Jaki przewód do kampera i jachtu?
Osobna historia to system AWG (American Wire Gauge), popularny w sprzęcie morskim, komponentach
importowanych z USA i części literatury technicznej. AWG to skala odwrotna - im wyższy numer,
tym cieńszy przewód. AWG 4 to solidny kabel do poważnych prądów, AWG 16 to cienka żyłka do
małych obciążeń a AWG 24 to drucik sygnałowy. Dla kogoś przyzwyczajonego do mm² ta odwrotna logika bywa bardzo myląca.
Co więcej, skala AWG nie kończy się na AWG 1 - poniżej zera robi się jeszcze bardziej nieintuicyjnie. Następne
w kolejności są AWG 1/0, 2/0, 3/0 i 4/0 (czytane jako „one-ought", „two-ought" itd.,
albo po prostu „zero", „double-zero" itd.) - i tu znowu: im wyższa liczba przed ukośnikiem, tym
grubszy kabel. AWG 4/0, czyli „four-ought", to już bardzo poważny kabel o przekroju około
107 mm² , stosowany przy połączeniach akumulatorów, inwerterach dużej mocy i kablach rozruchowych.
Jeśli widzisz oznaczenie z ukośnikiem - wiedz, że jesteś po drugiej stronie skali i logika „większy numer =
cieńszy" przestaje obowiązywać.
Praktyczny wniosek: Zamawiając przewód, zawsze podawaj przekrój w mm² i sprawdzaj oznaczenia na
izolacji po otrzymaniu towaru. Jeśli sprzedawca nie jest w stanie podać normy ani oznaczeń, szukaj dalej.
Szybkie podsumowanie - co zapamiętać
W kamperze/jachcie przewód pracuje w trudnych warunkach . Dobierając
przewód zawsze zakładaj gorsze warunki niż podają tabele. Przewód w ociepleniu wymaga większego przekroju.Spadek napięcia liczy się w obie strony. Przy osobnym przewodzie powrotnym długość
obwodu jest dwukrotnie większa.Bezpiecznik chroni przewód a nie odbiornik. Musi być na początku obwodu, jak najbliżej
akumulatora.Dobierasz przewód pod bezpiecznik. Jeśli zabezpieczenie ma 80A, przewód musi
wytrzymać 80A - niezależnie od tego, ile pobiera odbiornik.
Jeżeli po przeczytaniu artykułu masz wątpliwości, jak poprawnie zabezpieczyć instalację w swoim pojeździe lub łodzi albo chcesz, żeby inżynier sprawdził Twój schemat – skorzystaj z opcji: zdalne konsultacje i doradztwo techniczne DIY Rescue .
Jeśli wolisz powierzyć te prace specjalistom, sprawdź nasze usługi serwisowe elektryki kamperowej . Na terenie Mazowsza możemy wykonać lub poprawić instalację bezpośrednio w Twoim kamperze lub na jachcie. Masz wątpliwości co do swojej instalacji? Napisz, sprawdzimy to razem.
Źródła i normy odniesienia
DIN VDE 0100-721 — Errichten von Niederspannungsanlagen – Teil 7-721: Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art – Elektrische Anlagen in Wohnmobilen und Wohnwagen. Wydawca: VDE Verlag.ISO 13297 — Small craft — Electrical devices — Direct current systems. Wydawca: International Organization for Standardization (ISO).ISO 6722 — Road vehicles — 60 V and 600 V single-core cables — Dimensions, test methods and requirements. Wydawca: International Organization for Standardization (ISO).Victron Energy — Wiring Unlimited (whitepaper)
Pełne treści norm DIN i ISO są dokumentami płatnymi, dostępnymi w oficjalnych bazach wydawców (m.in. iso.org oraz vde-verlag.de ). Powyższe odniesienia mają charakter informacyjny i wskazują dokumenty, na których oparto zalecenia zawarte w artykule.
Ostatnia aktualizacja merytoryczna: wrzesień 2026
Najczęstsze pytania (FAQ)
Jaki przekrój przewodu 12V wybrać do kampera?
To zależy od prądu i długości trasy, ale w większości obwodów wewnątrz kampera sprawdza się przewód LgY lub FLRY o przekroju dobranym pod bezpiecznik, a nie pod pobór odbiornika. Skorzystaj z kalkulatora doboru przewodów , żeby dobrać dokładny przekrój do swojej instalacji.
Dlaczego w kamperze bezpiecznik się przepala po podłączeniu nowego urządzenia?
Najczęściej dlatego, że urządzenie pobiera więcej prądu, niż wytrzymuje istniejący bezpiecznik lub przewód w instalacji kampera, albo w obwodzie doszło do chwilowego przeciążenia przy starcie (np. pompa, kompresor lodówki). Jeśli problem się powtarza, warto sprawdzić realny pobór prądu urządzenia i porównać go z parametrami bezpiecznika i przewodu w tym obwodzie.
Czy w instalacji kampera lub jachtu można użyć grubszego przewodu niż wymagany?
Tak, grubszy przewód nigdy nie jest błędem pod względem bezpieczeństwa — zmniejsza spadek napięcia i grzeje się mniej. Jedyne ograniczenia to koszt, waga i miejsce w kanałach kablowych.
Ile powinien wynosić maksymalny spadek napięcia w instalacji 12V w kamperze?
Standardowo przyjmuje się do 3%, czyli około 0,36V przy napięciu 12V. Im mniejszy spadek, tym stabilniej pracują urządzenia takie jak lodówka czy pompa wody w kamperze lub na jachcie.
Dlaczego przy obliczaniu przekroju kabla 12V w kamperze trzeba liczyć długość w obie strony?
Ponieważ prąd musi nie tylko dotrzeć do odbiornika, ale też wrócić do źródła (akumulatora). Przy braku ciągłości masy na karoserii lub przy prowadzeniu osobnego przewodu powrotnego, całkowita droga prądu w obwodzie się podwaja, co bezpośrednio wpływa na spadek napięcia i wymusza zastosowanie grubszego przewodu.
Dlaczego dobiera się przewód pod bezpiecznik, a nie pod pobór prądu urządzenia?
Zadaniem bezpiecznika jest ochrona przewodu przed przegrzaniem i pożarem w sytuacji zwarcia. Jeśli dane urządzenie pobiera normalnie 15 A, ale zabezpieczamy obwód bezpiecznikiem 25 A, to w razie awarii przez kabel może popłynąć prąd 25 A – dlatego sam przewód musi mieć przekrój gwarantujący bezpieczne przyjęcie takiej wartości.
